HBAO

今天来玩玩HBAO,目前URP仅有SSAO,HDRP则用的是GTAO。先在URP实现个HBAO,如果还有余力的话就再实现GTAO吧。
原理啥的就不详细写了,各种文章一大堆,就先简单说个大概。

HBAO in URP

SSAO

先看URP自带的SSAO,别看Shader里定义了一堆pass,除了第一个SSAO_Occlusion,其他全是各种模糊。
详细看看第一个pass
大致流程就是

  • 先针对天空盒以0退出
  • 对于超出了用户设定的Falloff的值也提前退出
  • 获取法线(直接采样或者从深度推算)
  • 从深度重建视线坐标
  • 然后就是遍历每个采样点
    • 采样蓝噪声随机在半球上取点
    • 然后转换成裁切坐标?
    • 计算Z(深度)同时得出uv坐标
    • 用UV再去采样深度
    • 确保再次用UV采样的点在半球内
    • 同样重建第二次用UV采样的点的坐标
    • 依据和法线的夹角与长度确定对AO的贡献。

HBAO

先看原文,很精简,只有一页。干脆全篇翻译一下吧。

介绍

环境光遮蔽是一种光照模型,对于漫反射表面上某点,通过其直接可见的遮挡,来近似计算出到达的光线数量。它让人可感知到物体的曲率和空间的接近关系。与Mittring 2007Shanmugam and Arikan 2007类似,我们提出了一种实时环境光遮蔽算法,作为后处理,主要基于眼睛角度的深度图像。该方法不需要场景相关的预计算,适用于动态场景。我们提出的方法不存在Shanmugam and Arikan 2007中的过度遮挡问题,并且与Mittring 2007不同,采样仅局限于影响半径内。

我们给定下述形式表述一给定表面的点P处的环境光遮挡A。
$$ \begin{equation} A=1-\frac{1}{2π} \int_{ω}^{} V(\stackrel{→}{ω})W(\stackrel{→}{ω})dω \tag*{(1)} \end{equation} $$

对每个角度都计算遮挡与否,0或者1,然后乘以影响系数后累加。
普通的SSAO就是这么计算的,随机取点,判断是否遮挡。

这里V表示法向单位半球ω上的可见性,返回1表示一束光线从P点开始沿着$\stackrel{→}{ω}$方向与遮挡物相交,否则返回0W是一个线性衰减函数。

HBAO

我们使用一球面坐标系,有一与视线$\mathop{V}\limits^{\rightarrow}$对齐的天顶轴,方位角θ与仰角α(见图2a)。

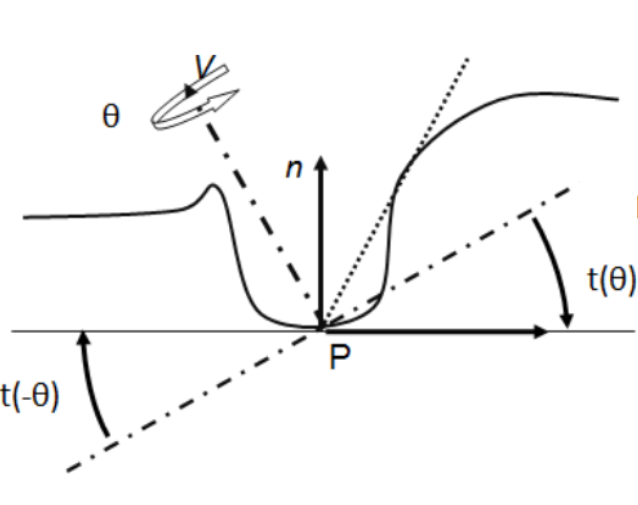

2a 方位角θ绕着视线\mathop{V}\limits^{\rightarrow}。切线角t(θ)是表面切线的带符号仰角。

Max 1986的水平映射类似,我们通过有符号的水平角h(θ)定义的水平线来分割单位球体(见图2b)。

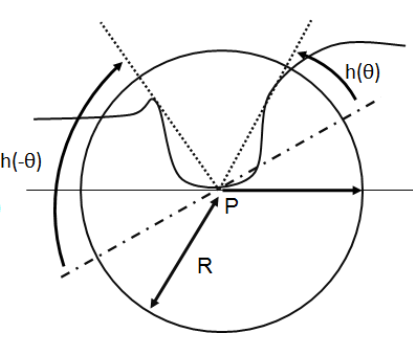

2b 水平角h(θ)是当α>= t(θ)时的最大仰角,满足对于任意α< h(θ)使得\stackrel{→}{ω}被遮蔽

简单理解就是h(θ)表示θ方向上斜率最大的那个仰角。

假设P的邻域是连续的高度场,通常在地平线以下追踪的光线已知与遮挡物相交,因此可以省略这些光线的相交测试。在连续高度场的假设下,方程1可以重写为:
$$ \begin{equation} A=1-\frac{1}{2π} \int_{θ =-π}^{π}\int_{α = t(θ )}^{h(θ )} W(\stackrel{→}{ω})cos(α )dα dθ \tag*{(2)} \end{equation} $$

所以最终是对仰角在t(θ)h(θ)之间的射线求遮蔽值。
这里还隐含了一个定义就是只要求出了最大的仰角,那么其之下的仰角也都是必定遮蔽的,这就是作者提出要求连续高度场的意思。

我们使用线性衰减函数W(θ) = max(0,1−r(θ)/R),其中r(θ)P$\stackrel{→}{ω}$ 方向上的地平点之间的距离,R 是半径。在这种情况下,
$$ \begin{equation} A=1-\frac{1}{2π} \int_{θ =-π}^{π}(sin(h(θ)) -sin(t(θ))) W(θ)dθ \tag*{(3)} \end{equation} $$

这里的W(θ)指的不是之前的$W(\stackrel{→}{ω})$,指的是整体上在θ这个方位角的切面上的衰减。

图像空间积分

我们的算法将每像素的深度和眼空间法线作为输入。对于每个像素,我们计算其眼空间的位置P,并且我们通过使用图像空间的不同方向和步长,来对存储在深度图像中的高度场进行采样,使用蒙特卡洛方法,对等式3进行积分。

我们在图像空间选取围绕着当前像素的Nd个方向θ,这些方向对应于眼空间中Z轴周围的方向(在图2a中表示为V)。

对于每个角度θ,我们通过在图像空间中沿着线段来采样深度图像,并以此计算地平线角度h(θ)
受影响的眼空间的半径R被投影到图像平面,并分为等长度的Ns个步骤。

为了找到方向θ上的地平线角度,我们首先计算切线角度t(θ),并将视线射线与由P和表面法线$\stackrel{→}{n}$定义的切平面相交。
然后我们沿着方向θ在深度图像中前进,并计算D = Si − P,其中Si是给定样本Si的重建眼空间位置。
基于仰角α(Si) = atan(−D.z/||D.xy||),地平线角度h(θ)max(t(θ),α(Si),i=1..Ns),其中Ns是每个方向的步骤数。我们忽略满足||Si − P|| > R的样本。因为D.z必须是与偏移D.xy相关联的确切深度,所以我们始终确保在纹素中心进行采样。为此,我们将沿着每个方向的样本的纹理坐标捕捉到最近的纹素中心(见图2c)。

2c 4个方向和2个纹素步长的样本位置示例

为了将带状伪影换成噪声,我们会对每个像素随机抖动步长,并对每个像素随机旋转Nd个均匀方向。尽管通常使用单个深度层可以产生合理的结果,但也可以通过使用多个层次来扩展,例如前后两个面。

Shader 实现

直接贴代码吧,大部分取自Nvidia的示例仓库


float Falloff(float DistanceSquare)
{
    return DistanceSquare * _NegInvR2 + 1.0;
}

float ComputeAO(float3 p, float3 n, float3 s)
{
    float3 v = s - p;
    float VdotV = dot(v, v);
    float NdotV = dot(n, v) * rsqrt(VdotV);

    return clamp(NdotV - _NDotVBias, 0, 1) * clamp(Falloff(VdotV), 0, 1);
}

float3 FetchViewPos(float2 uv)
{
    float rawDepth = SampleDepth(uv);
    float3 viewPos = ComputeViewSpacePosition(uv, rawDepth,UNITY_MATRIX_I_P);
    return viewPos;
}

float random(float v)
{
    return frac(sin(v * 42.5) * 43758.5453123);
}

float4 GetJitter(float2 uv)
{
    // (cos(Alpha),sin(Alpha),rand1,rand2)
    // return textureLod( texRandom, (gl_FragCoord.xy / AO_RANDOMTEX_SIZE), 0);

    float Alpha = SAMPLE_BLUE_NOISE((uv + BlueNoiseOffset) * BlueNoiseScale);
    Alpha *= 2.0 * PI;
    return float4(cos(Alpha), sin(Alpha), random(Alpha), random(Alpha + 57));
}


float2 RotateDirection(float2 Dir, float2 CosSin)
{
    return float2(Dir.x * CosSin.x - Dir.y * CosSin.y,
                  Dir.x * CosSin.y + Dir.y * CosSin.x);
}

//----------------------------------------------------------------------------------
float3 ComputeCoarseAO(float2 FullResUV, float RadiusPixels, float4 Rand, float3 ViewPosition, float3 ViewNormal)
{
    // Divide by NUM_STEPS+1 so that the farthest samples are not fully attenuated
    float StepSizePixels = RadiusPixels / (_NUM_STEPS + 1);

    const float Alpha = 2.0 * PI / _NUM_DIRECTIONS;
    float AO = 0;
    for (float DirectionIndex = 0; DirectionIndex < _NUM_DIRECTIONS; ++DirectionIndex)
    {
        float Angle = Alpha * DirectionIndex;

        // Compute normalized 2D direction
        float2 Direction = RotateDirection(float2(cos(Angle), sin(Angle)), Rand.xy);

        // Jitter starting sample within the first step
        float RayPixels = (Rand.z * StepSizePixels + 1.0);

        for (float StepIndex = 0; StepIndex < _NUM_STEPS; ++StepIndex)
        {
            float2 SnappedUV = round(RayPixels * Direction) / _ScreenParams.xy + FullResUV;
            float3 S = FetchViewPos(SnappedUV);

            // return S;
            RayPixels += StepSizePixels;
            AO += ComputeAO(ViewPosition, ViewNormal, S);
        }
    }

    AO /= _NUM_DIRECTIONS * _NUM_STEPS;
    return clamp(1.0 - AO * 2, 0.0, 1.0);
}

half4 HBAO(Varyings input) : SV_Target
{
    UNITY_SETUP_STEREO_EYE_INDEX_POST_VERTEX(input);

    float2 uv = input.texcoord;
    float3 ViewPosition = FetchViewPos(uv);
    float3 worldNormal = SampleNormal(uv);
    float3 ViewNormal = TransformWorldToViewNormal(worldNormal);

    ViewNormal.z = -ViewNormal.z;

    float RadiusPixels = _RadiusToScreen / ViewPosition.z;
    float4 Rand = GetJitter(uv);
    float AO = ComputeCoarseAO(uv, RadiusPixels, Rand, ViewPosition, ViewNormal);

    AO = pow(AO, 2);
    // AO = 1 - AO;
    return float4(AO, AO, AO, 1);
}

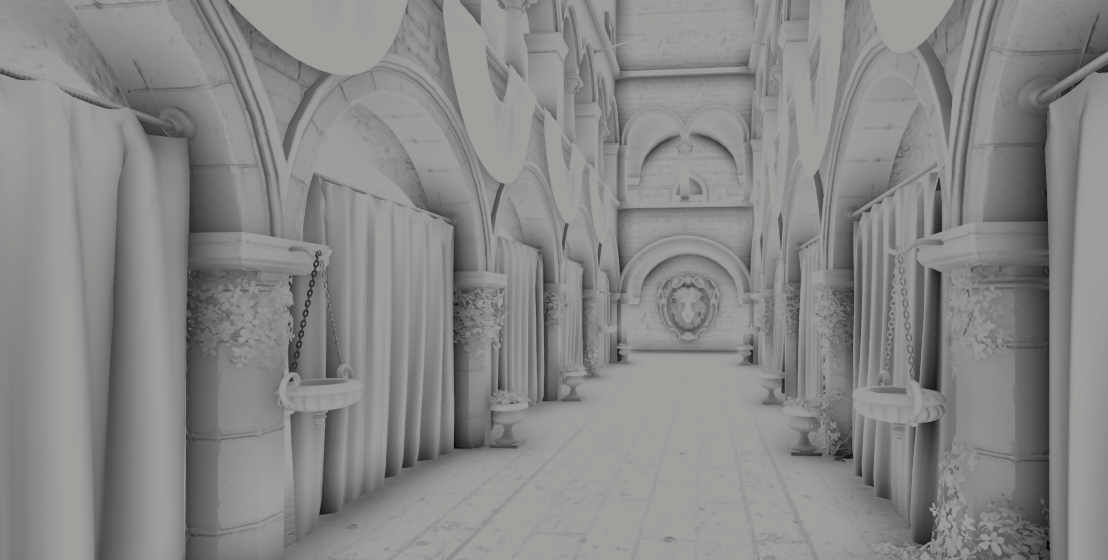

与Lit整合

最简单的方式就是直接修改原SSAO的shader然后仅替换计算部分, 这样就无需修改原Lit。或者想完善一点就单独增加一个Feature,仿照SSAO的写法,单独写入一张RT,然后再修改Lit取采样这张AO。但是很多URP的函数没有暴露出来,比如RenderGraph,所以还得cloneURP的仓库去改URP源码。这就先放一放吧,等实现了GTAO再放一起来做吧。
